アンテナからテレビまでの配線図を紹介します✨

アンテナからテレビまでの配線図

電波をアンテナから部屋に取り入れるまでの全体図（一例）を参考に必要なものを探すことができます！

 ※お部屋の中の配線はお客様のご要望によって異なります。

テレビを見るために必要な機器は？

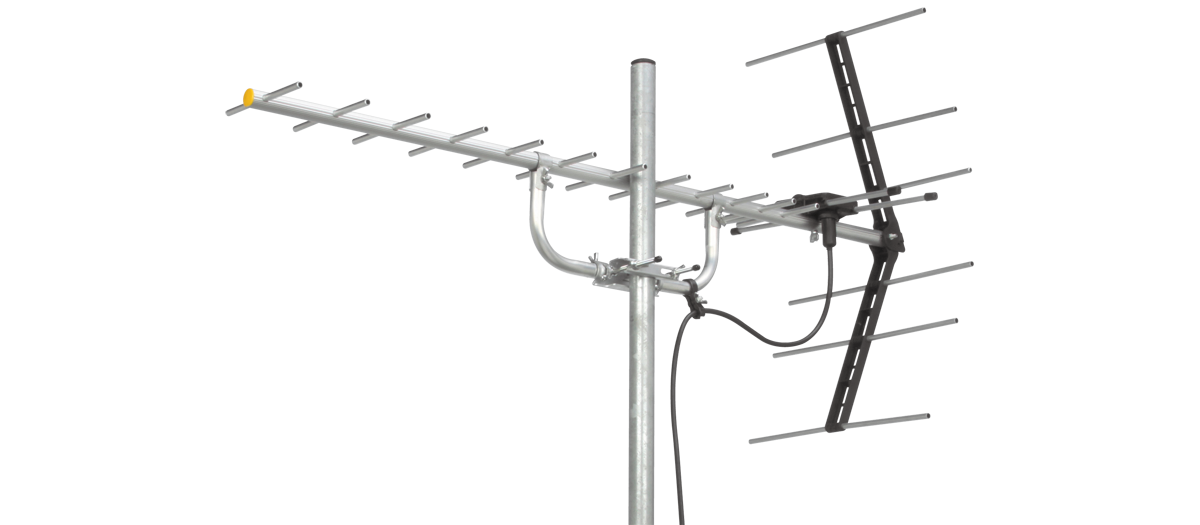

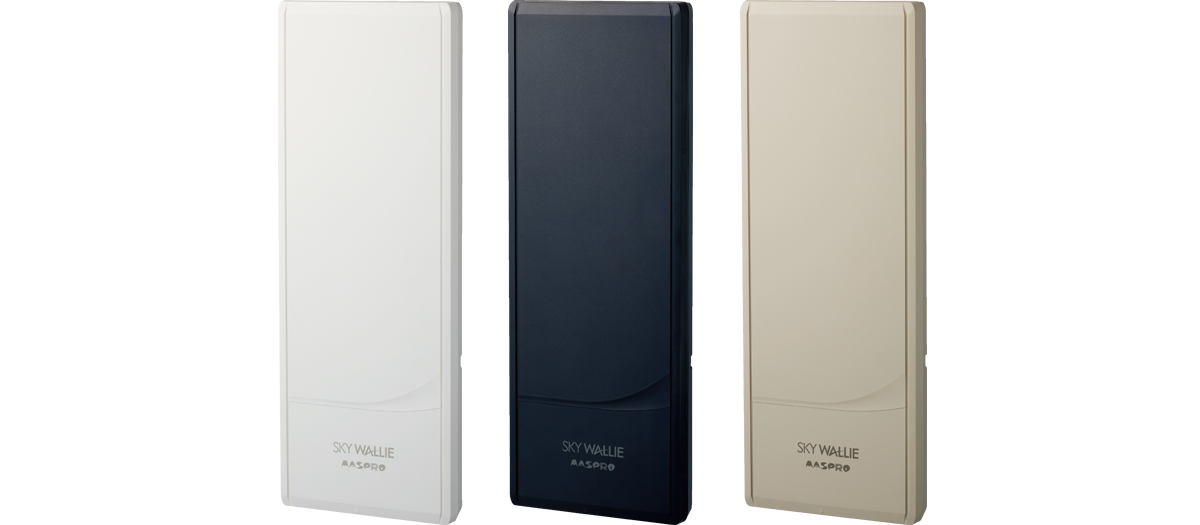

地デジ(UHF)アンテナ
地上デジタル放送（NHK、TBS、フジテレビetc.）を受信するアンテナです。

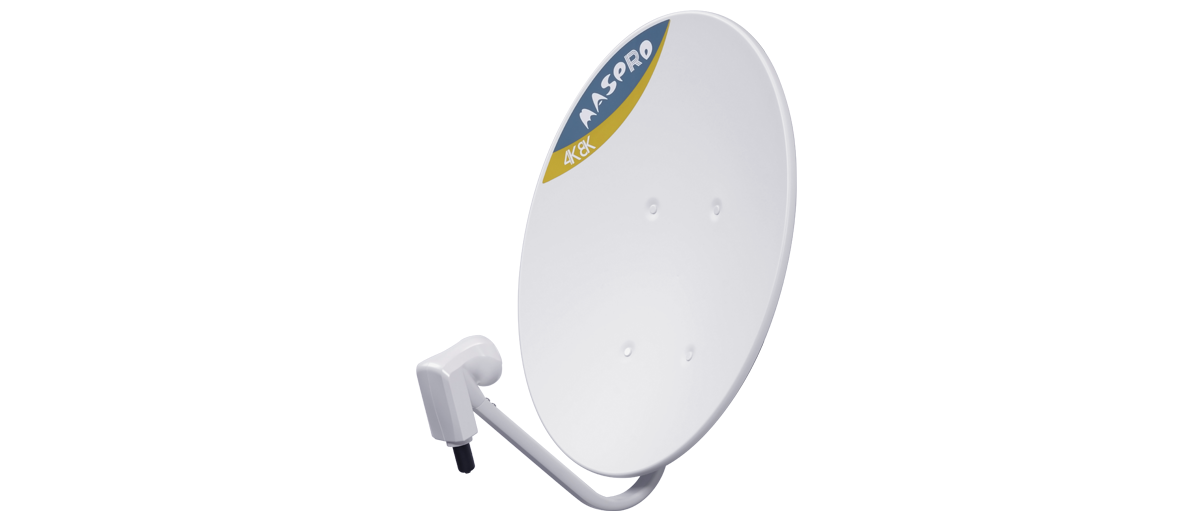

BS･110°CSアンテナ
衛星放送を受信します。4K8K衛星放送を視聴するにはこのアンテナが必要です♪

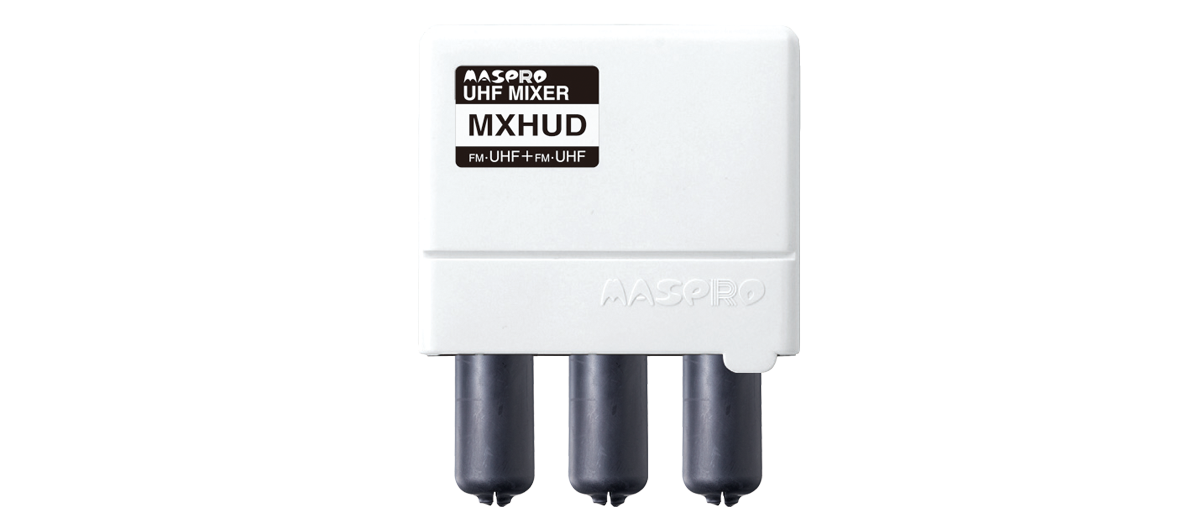

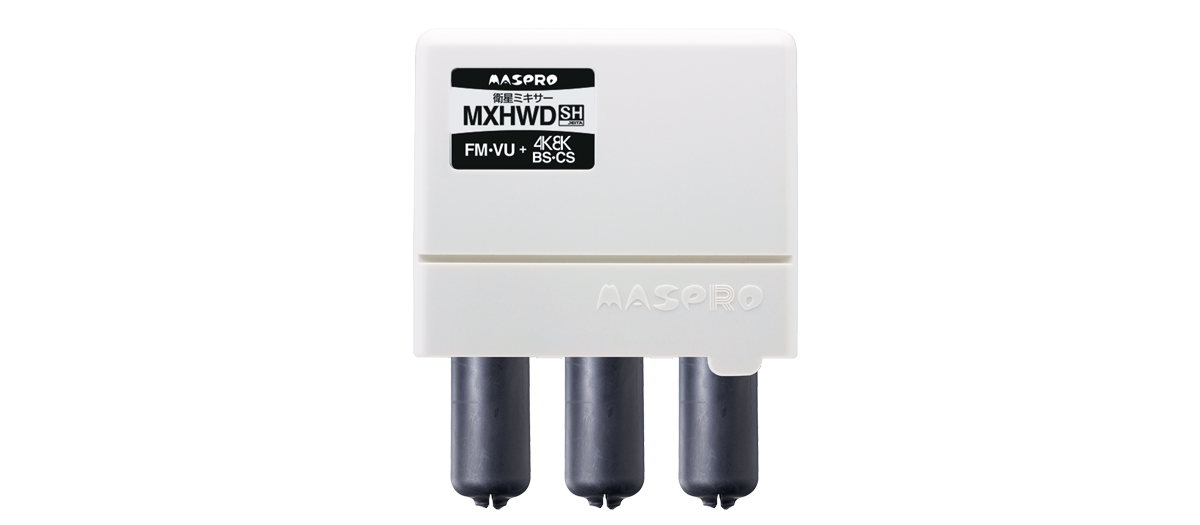

ミキサー（混合器）
複数のアンテナからのテレビ信号を1つにまとめます。♪

地デジと衛星放送を受信したい！

別方向の２つの受信塔から電波を受信したい！

ブースター（増幅部）
地デジとBS･110°CSアンテナからのテレビ信号を1つにまとめ、さらにテレビ信号を増幅します。

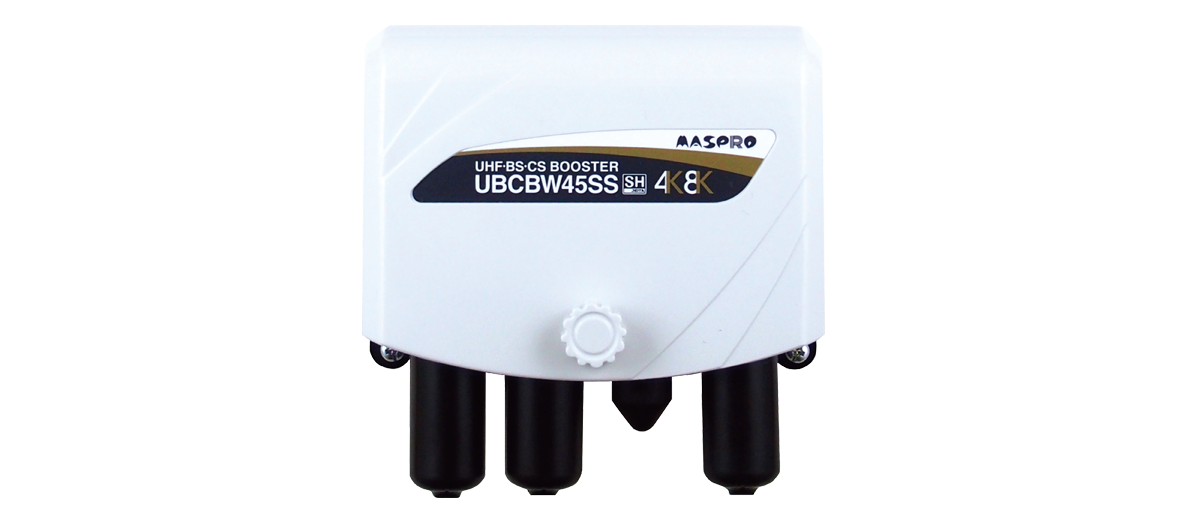

UHF･BS･CSブースター

UHF･BS･CSブースター

ブースター（電源部）
ブースターを動かすための電源供給器。テレビの近くに設置することが多いです。

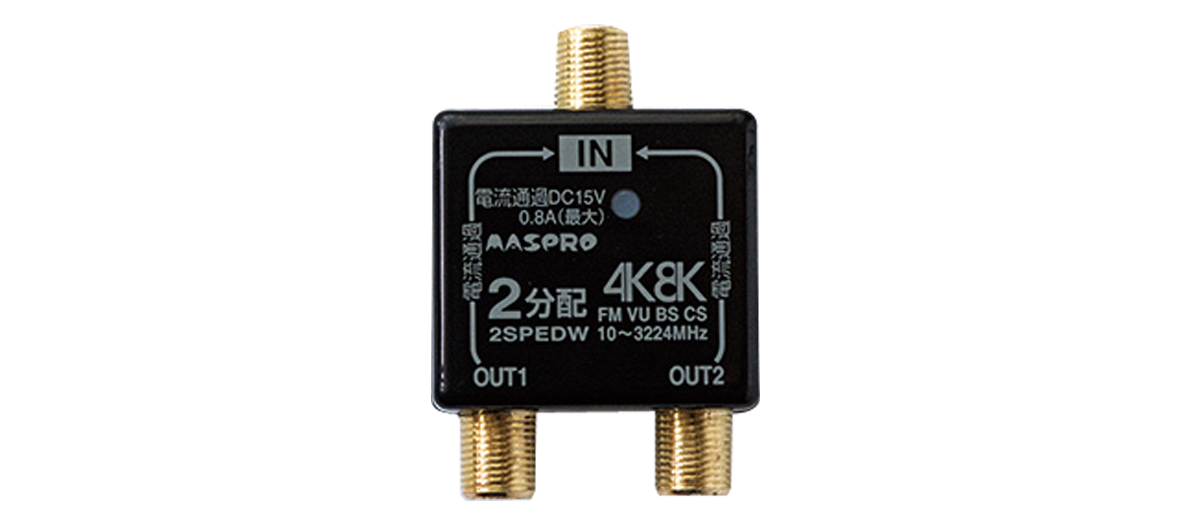

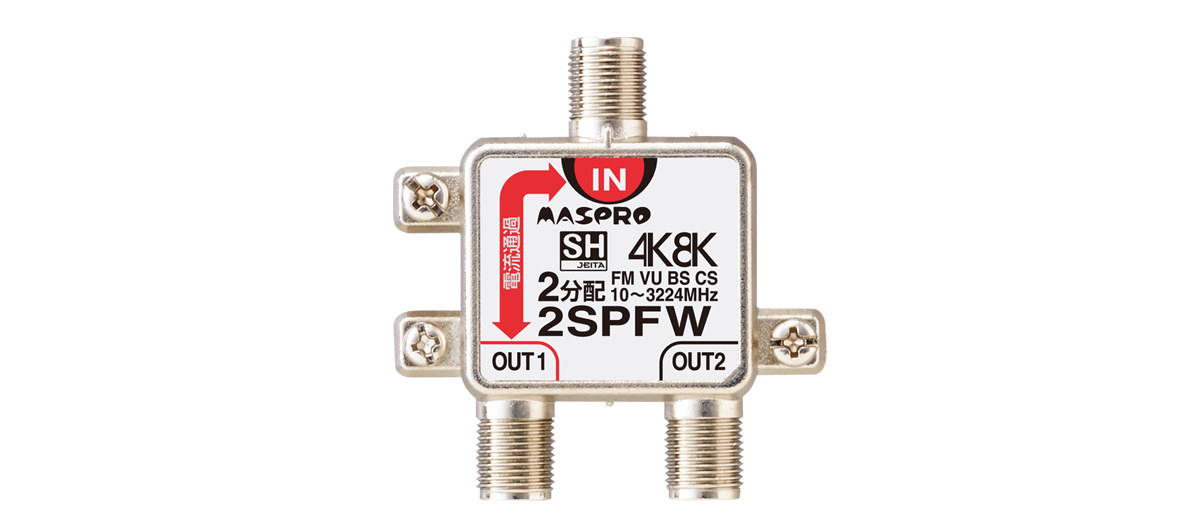

分配器
テレビ信号を均等に分けます。各部屋でテレビを視聴する場合、部屋の数だけ分配できる数字の分配器を選ぶ必要があります。

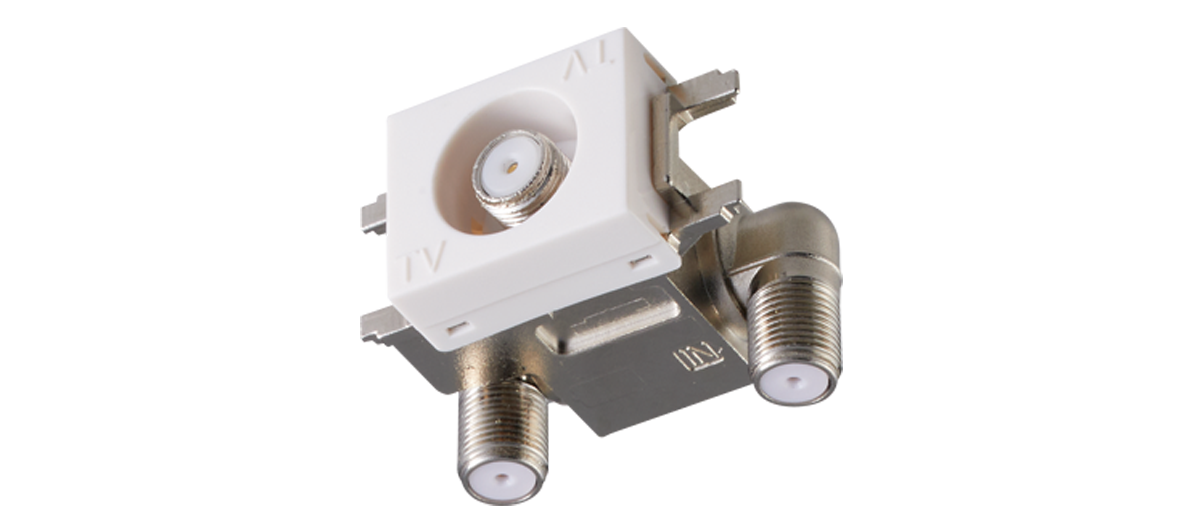

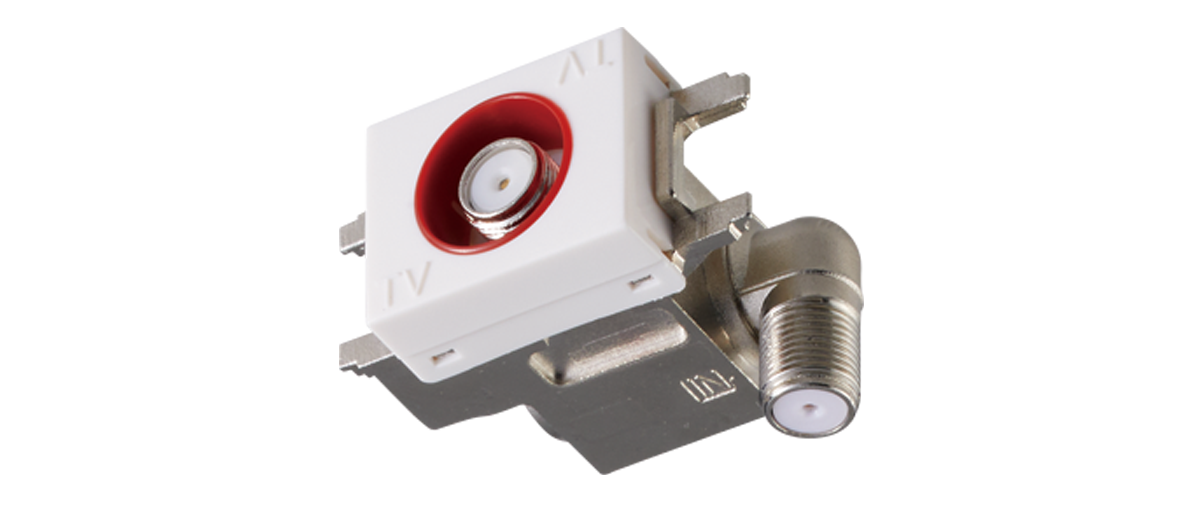

直列ユニット
壁に取付けて、テレビ受信機と接続する端子です。 ここから部屋の中の接続が始まります！

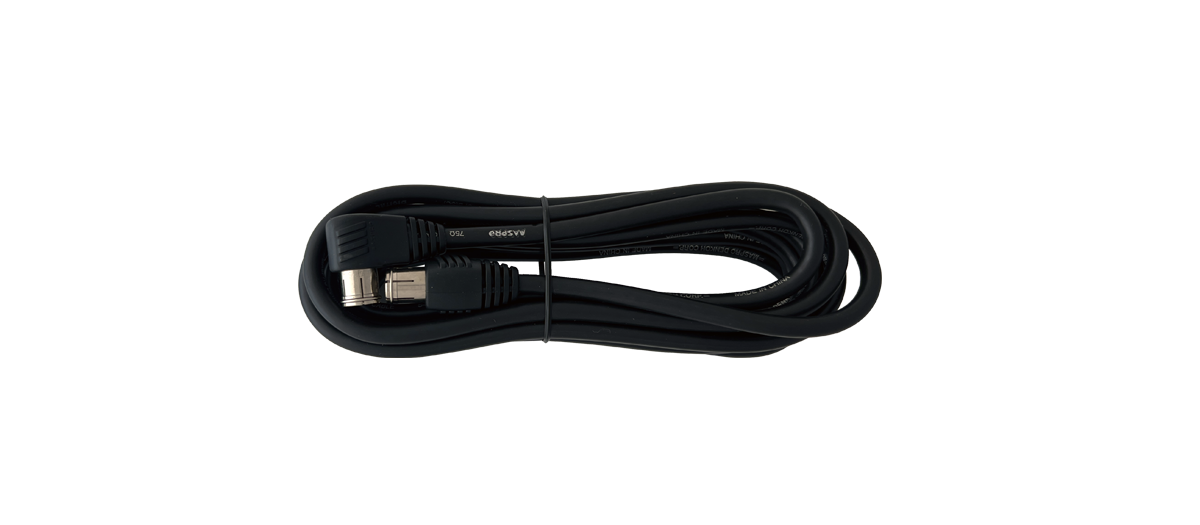

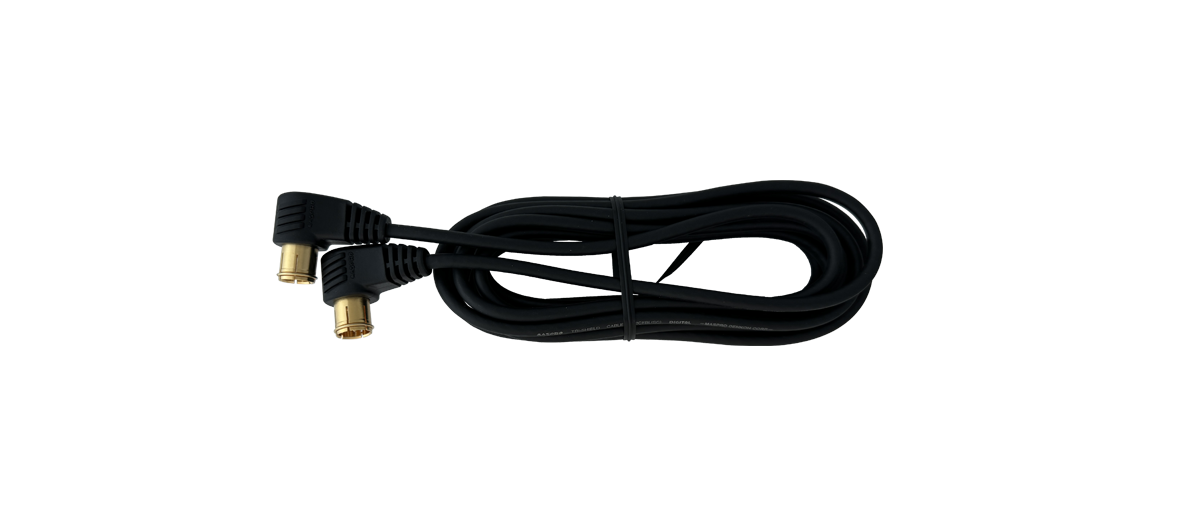

テレビ接続ケーブル
テレビ端子とテレビをつなぐケーブルです。

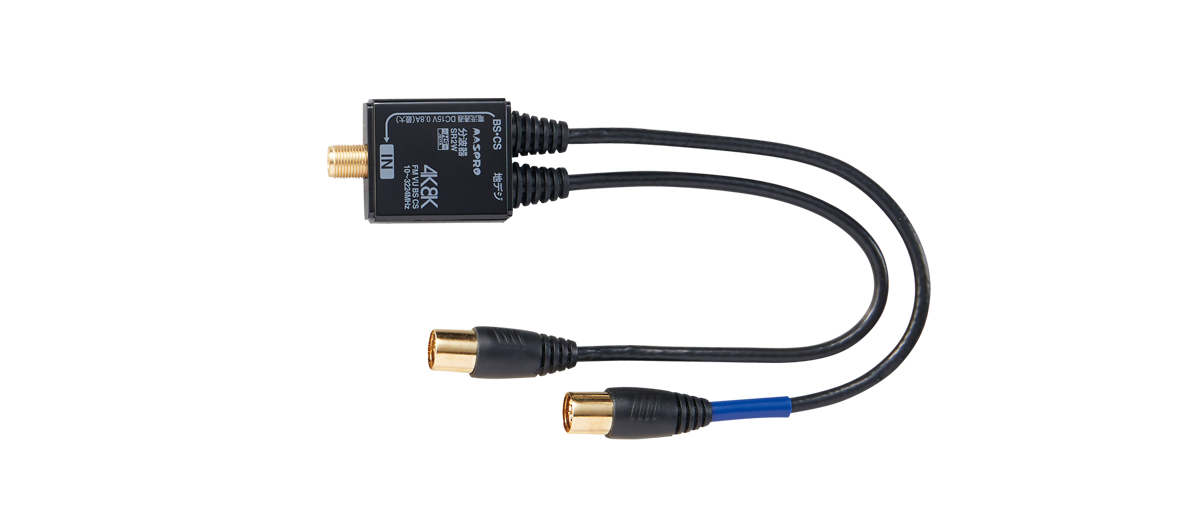

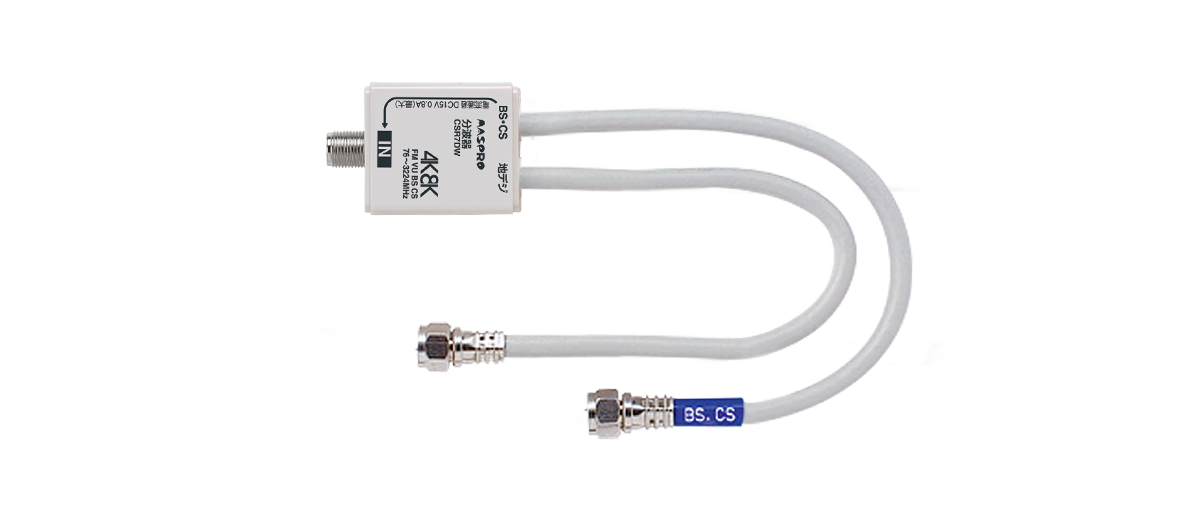

分波器
テレビ信号を地デジとBS･110°CSに分けます。ブースターやミキサーなどで混合されたテレビ信号を混合前のそれぞれの信号に分ける機器です。

BS･110°CSアンテナを直接室内に引き込むときの配線方法

1つのテレビでBS･110°CS放送を視聴するとき！

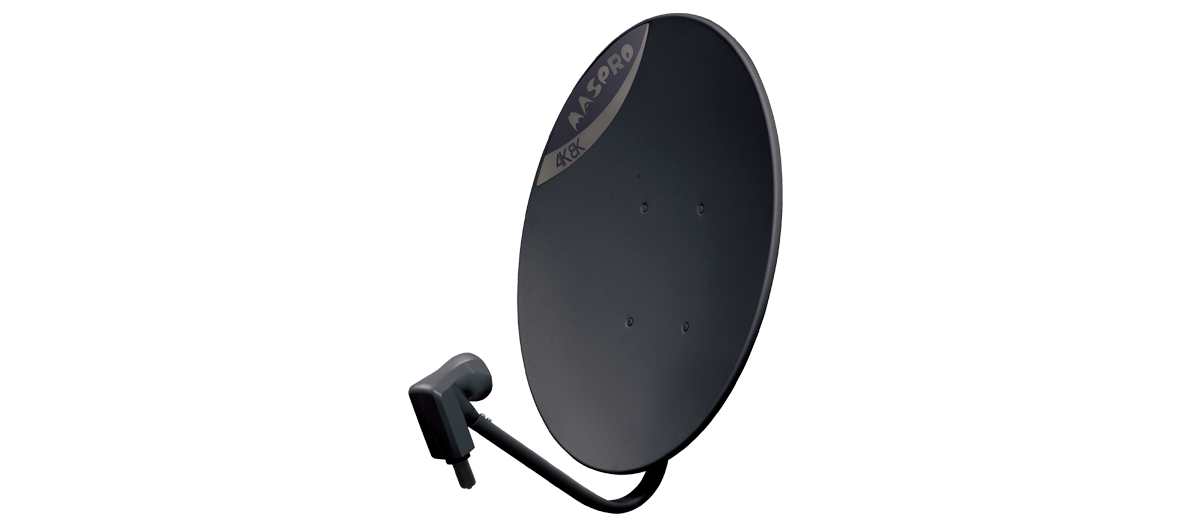

BS･110°CSアンテナ
アンテナの設置は、みえすぎラボ「BS･CSアンテナの設置方法！」を参照ください。



アンテナアクセサリー
アンテナアクセサリーを使用して、壁やベランダ、コンクリートフェンスなど様々な箇所に取付けられます。

サイドベース



フェンスベース



コンクリートフェンスベース

すき間用接続ケーブル
ケーブルを引き込むための孔がない場合、窓のすき間からアンテナ線を屋内に引き込むケーブルが便利です。

F型コネクター
F型端子接続用のコネクターです。ケーブルの太さ（3C、4C、5C）に合わせて選びます。

F型端子
テレビのアンテナ入力端子など

アンテナプラグ
75Ωケーブルに取付け、テレビや壁面のテレビ端子などに簡単に接続できます。

低損失75Ωケーブル
長い距離の配線には、減衰量の少ないケーブルをおすすめします。

数値が大きいほどケーブルは太く、信号の減衰量は少なくなります。

テレビ周りの配線について詳しく知りたい方は下記ページで細かく解説しています♪
